Type：Взрывобезопасный интеллектуальный щуп уровня серии CX-MLG-CZ
Illustrate：Взрывобезопасный интеллектуальный щуп уровня серии CX-MLG-CZ, это высоко точный датчик для измерения смещений на приципе магнитострикции, с высокой точностью, стабильной и надежной, длинной жизней, компактной структурой,
Взрывобезопасный интеллектуальный щуп уровня серии CX-MLG-CZ, это высоко
точный датчик для измерения смещений на приципе магнитострикции, с высокой
точностью, стабильной и надежной, длинной жизней, компактной структурой,
экологической адаптации и т.д., верхняя установка без четких майка танк, безопасно, удобно, быстро.
Продукт в соответствии с требованием проектирования и сертификации, GB3836-2000 "
Электрооборудование для взрывоопасных атмосфер," , знак доказательства:ExiaⅡCT6,
взрывозащищенные Сертификат: CE092036.
1.Применение
Взрывобезопасный интеллектуальный щуп уровня жидкости серии CX-MLG-CZ на основе
принципа магнитострикции проектирует. Электронные компоненты внутри хранилища щупа
производит низкий токовый импульс «запрос», одновременно возникает магнитный волновод
вниз распространяет,изменений поплавки вместе с полюсом двигаться, так как группа магнита
внутри поплавка, также производятся магнитное поле, когда они встретятся, которые производят
импульс "искажение волновода", также известный как импульс "Возвращение".
Период электронного компонента обнаружения от производства импульс "запрос" на приём "
возвращение", то есть точное изменение в соответствующии уровне. В то время как температурный
датчик расположен внутри измерительный стержень, может постоянно измерять температуру жидкости.
Стандарт связи стержня щупа предоставляют пользователям.
2.Технические параметры

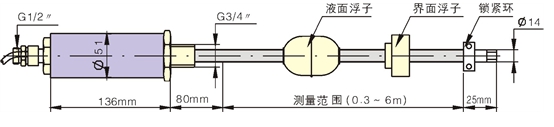

·Диапазон измерения: 0.3 ~ 6 m (может быть настроен в соответствии с требованиями пользователя).
·Безопасное оградное входное напряжение: DC12-24V/40mA.
·Связь физического уровня: RS485; Настройка интерфейса связи : 4800, E, 8, 1; Дальность передачи: 1.5Km.
·Точность измерений: ±1mm. Повторяемость: 0.3 mm. Разрешение: 0.1 mm.
·Номинальное рабочее давление: 0 ~ 0,6 Mpa, 0 ~ 1.6Mpa, 0 ~ 2.5Mpa.
· Плотность рабочой среды: 0.4～1.3g/cm3.
· Материалы измеритедьного стержня и электронного хранилища: нержавеющая сталь 316L .
·Стандартная установка двух точек измерения температуры: точка A: в 200mm нижней, части
точка B в середине стержня.
·Диапазон измерения температуры -40-85 ℃, разрешение 0.O625 ℃.
·Область применения: в нефтяной, химической, пищевой, фармацевтической и других
отраслях промышленностях для точного измерения резервуара.
3.Эксплуатационная наладка
Каждый щуп имеет номер адреса из машины числом, 0xC0 -- 0xCF или 0xD0 -- 0xDF, заводские
настройки щупа: 0xC0, отношение DIP-переключателя и адреса, как показано на рисунке, но
и на заводе, прежде чем на месте зондапочты настроен, и избавится от хлопот установить на меите.
Соответствующая таблица:
Выходное значение высоты уровня жидкости или пограничной поверхности щупом имеет
определенный перепад высот с фактической стоимостью, должно быть изменены в отладке.
Фактически измерительная высота уровня жидкости (высота масла) и высота интерфейса (высота вода),
по сравнению с измеренной высоты шупом, величина отклонения автоматически образуют на вторичный
прибор, и на приборе должен показать фактические значения.
Примечание: При использовании не могут открыть электронный отсек.
точный датчик для измерения смещений на приципе магнитострикции, с высокой
точностью, стабильной и надежной, длинной жизней, компактной структурой,
экологической адаптации и т.д., верхняя установка без четких майка танк, безопасно, удобно, быстро.
Продукт в соответствии с требованием проектирования и сертификации, GB3836-2000 "
Электрооборудование для взрывоопасных атмосфер," , знак доказательства:ExiaⅡCT6,
взрывозащищенные Сертификат: CE092036.
1.Применение
Взрывобезопасный интеллектуальный щуп уровня жидкости серии CX-MLG-CZ на основе
принципа магнитострикции проектирует. Электронные компоненты внутри хранилища щупа
производит низкий токовый импульс «запрос», одновременно возникает магнитный волновод
вниз распространяет,изменений поплавки вместе с полюсом двигаться, так как группа магнита
внутри поплавка, также производятся магнитное поле, когда они встретятся, которые производят
импульс "искажение волновода", также известный как импульс "Возвращение".
Период электронного компонента обнаружения от производства импульс "запрос" на приём "
возвращение", то есть точное изменение в соответствующии уровне. В то время как температурный
датчик расположен внутри измерительный стержень, может постоянно измерять температуру жидкости.
Стандарт связи стержня щупа предоставляют пользователям.
2.Технические параметры
·Диапазон измерения: 0.3 ~ 6 m (может быть настроен в соответствии с требованиями пользователя).
·Безопасное оградное входное напряжение: DC12-24V/40mA.
·Связь физического уровня: RS485; Настройка интерфейса связи : 4800, E, 8, 1; Дальность передачи: 1.5Km.
·Точность измерений: ±1mm. Повторяемость: 0.3 mm. Разрешение: 0.1 mm.
·Номинальное рабочее давление: 0 ~ 0,6 Mpa, 0 ~ 1.6Mpa, 0 ~ 2.5Mpa.
· Плотность рабочой среды: 0.4～1.3g/cm3.
· Материалы измеритедьного стержня и электронного хранилища: нержавеющая сталь 316L .
·Стандартная установка двух точек измерения температуры: точка A: в 200mm нижней, части
точка B в середине стержня.
·Диапазон измерения температуры -40-85 ℃, разрешение 0.O625 ℃.
·Область применения: в нефтяной, химической, пищевой, фармацевтической и других
отраслях промышленностях для точного измерения резервуара.
3.Эксплуатационная наладка
Каждый щуп имеет номер адреса из машины числом, 0xC0 -- 0xCF или 0xD0 -- 0xDF, заводские
настройки щупа: 0xC0, отношение DIP-переключателя и адреса, как показано на рисунке, но
и на заводе, прежде чем на месте зондапочты настроен, и избавится от хлопот установить на меите.
Соответствующая таблица:
Выходное значение высоты уровня жидкости или пограничной поверхности щупом имеет
определенный перепад высот с фактической стоимостью, должно быть изменены в отладке.
Фактически измерительная высота уровня жидкости (высота масла) и высота интерфейса (высота вода),
по сравнению с измеренной высоты шупом, величина отклонения автоматически образуют на вторичный
прибор, и на приборе должен показать фактические значения.
Примечание: При использовании не могут открыть электронный отсек.
