浮球液位控制器

浮球液位控制器
主要技術數據

型號名稱	防護等級	介質壓力	介質溫度(℃)	凈重	切換差(mm)	整定方式	安裝形式	電源及觸點容量和壽命
CX-FLM-UQK-01	dIIBT4	1.0 MPa	普通：≤100℃ 高溫：≤350℃	1.5～2.0Kg	≤8	不可調	水平	交流：220V/1.5A、110V/2.5A  直流：24V/2.5A、240V/0.5A  壽命：5×100^2
CX-FLM-UQK-02	dIIBT4	1.0 MPa			25～550	有級可調	水平

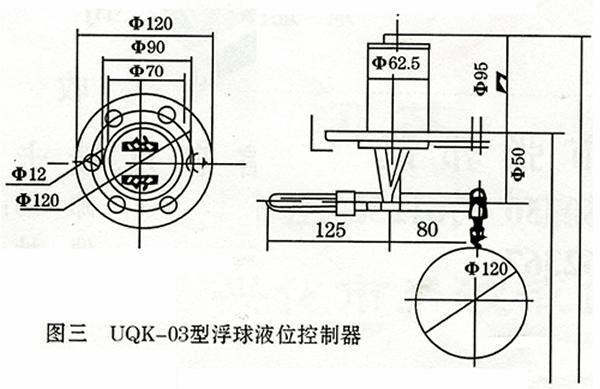

CX-FLM-UQK-03	dIIBT4	1.0 MPa			8～1000	無級可調	垂直

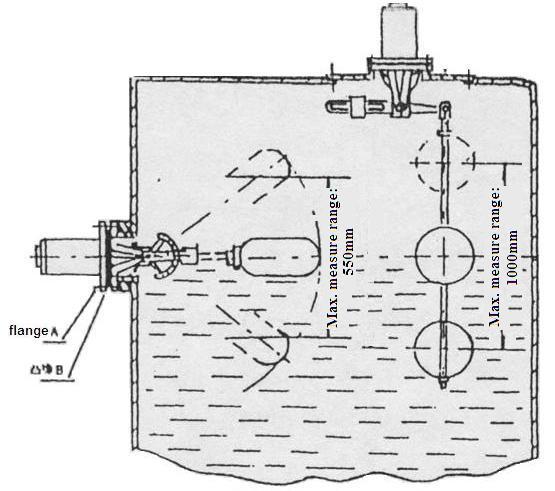

結構原理
浮球液位控制器由浮球組件、行程開關組件及外殼組成。一對板性械拆的磁鋼分別安裝在浮球端部和行程開關組件上。當浮球在動作界限內隨液位變化而上下升降時，其端部的磁鋼也隨之上下擺動，通過非導磁的外殼推動行程開關組件上的磁鋼運動，從而使輸出的觸點相應接通或斷開，控制后級信號裝置發出光或聲的信號。當液位升降時，只有其處于動作界限上、下兩個板限位置時，輸出觸點才會接通或斷開，而在升降過程中無任何信號產生。
控制器的浮球及法蘭用SS304不銹鋼制成，普通的接線盒為SS304，防爆的接線盒為鋁材。控制器的浮球組件與行程開關組件是互為隔離的，從而避免了一般液位儀表容易滲漏等缺陷。
