JYF 流量開關

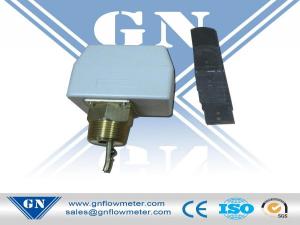

CX-PFS-JYF 流量開關





流量開關用于感受流過管道液體流量的變化，起到斷流保護作用。
流量開關允許的液體流體問題范圍為0℃~120℃。
根據不同的流量需要，流量開關可以進行調節。
流量開關采用的是單刀雙擲的微動開關，它具有快速動作的特點，確保了開關的瞬時性。

型號與性能 ：                                電器參數：

型號	連接方式	備注		電壓（V）	額定電壓（V）
				電流（A）	功率coso	AC：125/250V
JYF-25	1＂-11½NPT	密封保護罩殼		非誘導電流	1	12A
JYF-20	¾＂-14NPT			滿載電流	0.75	12A
JYF-15	½＂-15NPT			瞬間電流	0.45	72A

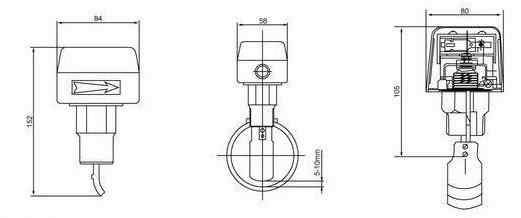

外形尺寸：

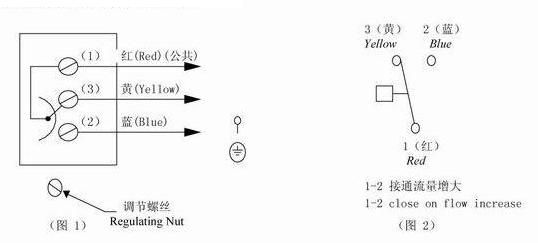

觸電形式：


流量數據表

流量開關動作時所需的流量變化表
管道尺寸（英寸）			1	1-¼	1-½	2	2-½	3	4	5	6	8
調節范圍	最小 流量	低于規定流量1-2閉合	1	1.3	1.7	3.1	4.1	6.2	8.4	12.9	16.8	46.6
		低于規定流量1-3閉合	0.6	0.8	1.1	2.2	2.8	4.3	6.1	9.3	12.3	38.6
	最大 流量	超過規定流量1-2閉合	2.0	3.0	4.4	6.6	7.8	12.0	18.4	26.8	32.7	94.2
		超過規定流量1-3閉合	1.9	2.8	4.1	6.1	7.3	11.4	17.3	25.2	30.7	90.8
